En la industria eléctrica peruana, existe una regla no escrita que todo jefe de mantenimiento conoce (a veces por las malas): un transformador no avisa antes de fallar, a menos que sepas escucharlo.
El mantenimiento preventivo de transformadores ha dejado de ser una simple tarea de limpieza anual para convertirse en la estrategia crítica de continuidad operativa. Según estadísticas recientes del sector, más del 75% de las fallas catastróficas en subestaciones podrían haberse evitado con un diagnóstico temprano del aislamiento líquido y sólido.
En CDA Ingenieros, tras años diagnosticando equipos en minería e industria desde Lima hasta Bolivia, hemos visto cómo un plan de mantenimiento mal ejecutado puede costar miles de dólares en paradas de planta. En esta guía técnica, desglosamos el protocolo exacto para extender la vida útil de tus activos más allá de los 20 años.
¿Por qué falla un transformador «aparentemente sano»?
Muchos ingenieros de planta se preguntan por qué su equipo falló si «externamente se veía bien». La respuesta casi siempre está en la química invisible del equipo.
El enemigo número uno de tu transformador no es la sobrecarga (para eso están las protecciones), sino el deterioro silencioso del aislamiento. El papel y el aceite dieléctrico envejecen debido a tres factores que debemos controlar rigurosamente:
Humedad: El agua destruye la capacidad dieléctrica del papel. Un incremento del 1% al 2% de humedad en el papel puede reducir su vida útil a la mitad.
Oxígeno: Acelera la oxidación del aceite, generando lodos que obstruyen la refrigeración.
Calor: Por cada 6°C que sube la temperatura operativa por encima del diseño, la vida del aislamiento se reduce drásticamente.
El Protocolo de Mantenimiento Preventivo: Paso a Paso
Un mantenimiento preventivo eficaz no es solo «ajustar pernos». En CDA Ingenieros aplicamos un enfoque basado en la norma IEC 60422 y IEEE C57.104. A continuación, detallamos las etapas críticas que tu proveedor de servicios debe cumplir.
1. Muestreo y Análisis de Aceite Dieléctrico: La «Sangre» del Equipo
Antes de tocar cualquier herramienta mecánica, lo primero es el análisis de laboratorio. El aceite nos dice la salud interna del equipo sin necesidad de abrirlo.
Rigidez Dieléctrica: Medimos la capacidad del aceite para resistir voltaje sin generar arco. Valores bajos indican contaminación inmediata.
Análisis Físico-Químico: Evaluamos la acidez (número de neutralización) y la tensión interfacial. Un aceite ácido ataca los componentes metálicos y el papel.
Cromatografía de Gases Disueltos (DGA): Esta es la prueba reina. Detecta gases como acetileno o hidrógeno, que revelan fallas internas como arcos de baja energía o puntos calientes, mucho antes de que el transformador explote.
Consejo de Experto: No aceptes un reporte que solo diga «Pasa/No Pasa». Exige la interpretación de las tendencias históricas de tu equipo.
2. Pruebas Eléctricas de Campo
Una vez validado el aceite, procedemos con las pruebas no destructivas al transformador desenergizado:
Resistencia de Aislamiento (Megado): Verificamos la integridad del aislamiento entre bobinados y tierra. Es crucial corregir los valores por temperatura a 20°C para tener datos comparables.
Relación de Transformación (TTR): Confirma que no existan cortocircuitos entre espiras. Una desviación mayor al 0.5% sugiere deformaciones mecánicas internas.
Resistencia de Devanados: Detecta falsos contactos en el conmutador de tomas (Tap Changer), una de las causas más frecuentes de fallas por calentamiento.
3. Mantenimiento Mecánico y Limpieza
El polvo conductivo y la corrosión son asesinos lentos en zonas costeras o mineras.
Limpieza de aisladores (bushings): Se elimina la capa de polución que puede causar descargas superficiales (tracking).
Reapriete de conexiones: Usando torquímetros calibrados para evitar puntos calientes por conexiones flojas o rotura de pernos por exceso de fuerza.
Revisión del Silica Gel: Si tu deshumedecedor está de color rosa (saturado), tu transformador está respirando humedad. Debe cambiarse o regenerarse inmediatamente.

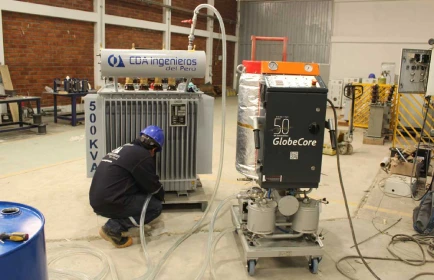

¿Cuándo es necesario el Tratamiento por Termovacío?
Aquí es donde muchas empresas gastan dinero innecesariamente o actúan demasiado tarde. El tratamiento por termovacío es un proceso de purificación que elimina humedad, gases y partículas del aceite.
No es un proceso de rutina anual. Se debe aplicar solo cuando el análisis de aceite indica:
Baja rigidez dieléctrica.
Alto contenido de agua (ppm).
Si el aceite está muy degradado químicamente (alta acidez), el termovacío no servirá; necesitarás una regeneración de aceite o un cambio total. En CDA Ingenieros te asesoramos para elegir la opción más rentable: a veces, recuperar el aceite antiguo es un 40% más barato que comprar nuevo.
Errores Comunes que Penalizan tu Rentabilidad
En nuestras visitas a planta, solemos encontrar estos errores críticos:
Muestreo incorrecto: Tomar la muestra de aceite en un día lluvioso o usar envases sucios invalida todo el laboratorio.
Ignorar las fugas: «Es solo una gotita». Esa gota constante baja el nivel de aceite, exponiendo los bobinados y permitiendo la entrada de humedad.
Falta de historial: Si no guardas los reportes del año anterior, no puedes ver la tendencia de degradación.
Conclusión: Tu Plan de Acción
No esperes a que suene la alarma de sobretemperatura. Un transformador bien mantenido es un activo silencioso que garantiza la producción.
¿Necesitas programar tu parada de mantenimiento anual o requieres un análisis de aceite urgente? En CDA Ingenieros contamos con laboratorios certificados y equipos de intervención rápida en todo el Perú. Contáctanos hoy para una evaluación gratuita de tu flota de transformadores.
