Pruebas de rutina y destructivas

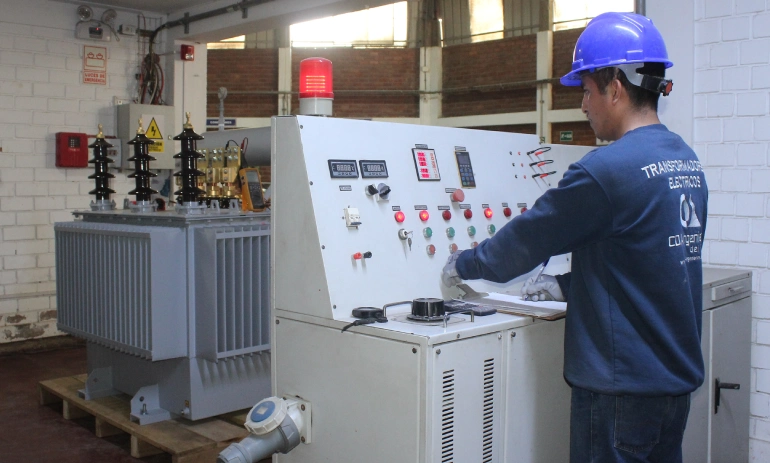

En nuestro laboratorio especializado, realizamos un conjunto completo de pruebas a transformadores de distribución. El objetivo principal es verificar y garantizar sus características de performance. De hecho, estos ensayos son fundamentales para asegurar la calidad y el correcto funcionamiento del equipo, ya que son exigidos por las normas NTP 370.002 e IEC 60076.

Generalmente, las pruebas que realizamos se dividen en dos grandes grupos:

Pruebas de Rutina (para cada unidad):

  • Medición de la resistencia de aislamiento.
  • Cálculo de la resistencia de los arrollamientos.
  • Verificación de la relación de transformación y polaridad.
  • Análisis de la tensión de cortocircuito y pérdidas con carga.
  • Medición de las pérdidas y corriente en vacío.
  • Prueba dieléctrica de tensión aplicada.
  • Ensayo final de tensión inducida.

Pruebas Especiales o de Tipo:
Además de las pruebas de rutina, efectuamos la prueba de impulso tipo rayo (onda completa y cortada). Este es un ensayo especial que simula descargas atmosféricas, por lo tanto, sirve para validar la robustez del diseño del aislamiento.

Nuestro Equipamiento de Laboratorio

Para garantizar la máxima precisión en cada resultado, utilizamos equipos especializados y calibrados para las diferentes mediciones:

  • Para la Relación de Transformación (TTR): Usamos un ratiómetro digital DTR 8500 AEMC.
  • Ensayo de Vacío (Pérdidas del núcleo): Se emplea un Motor Primo 90HP, un Regulador de Tensión y un Analizador de Redes LOVATO.
  • Medición de Cortocircuito (Pérdidas del arrollamiento): Utilizamos el mismo Analizador de Redes LOVATO.
  • Resistencia de Aislamiento: La medimos con un Megóhmetro Digital MEGABRAS 15kV y un FLUKE 1555.
  • Cálculo de la Resistencia de Arrollamiento: Se realiza con un Mili-ohmímetro Digital MEGABRAS MO-2K.
  • Para la Tensión Aplicada: Contamos con un Transformador Elevador de 25 kVA (220 / 80,000 V).
  • El ensayo de Tensión Inducida: Se ejecuta con un Convertidor de Frecuencia de 25HP (120Hz / 900V).
  • Análisis de Rigidez Dieléctrica del Aceite: Se utiliza un equipo BAUR DTA 100 C.
  • Espesor del Recubrimiento (Pintura): Finalmente, lo verificamos con un Medidor de Revestimiento Extech CG204.

CDA Ingenieros del Perú

Una falla energética puede paralizar su producción y generar pérdidas significativas. Nuestras soluciones para la industria están diseñadas para garantizar la continuidad operativa, brindando una fuente de energía confiable y segura precisamente cuando más lo necesita.


  • Verificación del Rendimiento (Pruebas de Rutina): Realizamos todas las pruebas de rutina, incluyendo medición de pérdidas, relación de transformación, resistencias y pruebas dieléctricas para asegurar que cada transformador cumple con sus especificaciones.

  • Simulación de Descargas (Prueba de Impulso): Sometemos a los transformadores a la prueba de impulso tipo rayo (onda completa y cortada) para validar el diseño y la robustez de su sistema de aislamiento frente a sobretensiones.

  • Cumplimiento de Estándares Nacionales e Internacionales: Todos nuestros procedimientos y pruebas se rigen por la norma técnica peruana NTP 370.002 y la norma internacional IEC 60076, garantizando la validez y conformidad de los resultados.

  • Laboratorio Especializado: Contamos con un laboratorio equipado con la tecnología necesaria para realizar estas pruebas complejas, ofreciendo resultados precisos y confiables sobre la calidad de sus transformadores.



¿Cuál es la diferencia entre una prueba de rutina y una de impulso?

Las pruebas de rutina se realizan a todos los transformadores fabricados para verificar que su rendimiento (pérdidas, tensión, etc.) es correcto. La prueba de impulso es una prueba de tipo o especial, que no se realiza en todas las unidades, y su objetivo es validar el diseño del aislamiento para soportar descargas atmosféricas (rayos).



¿Por qué es importante realizar estas pruebas de laboratorio?

Son cruciales para garantizar la calidad y la fiabilidad del transformador. Confirman que el equipo fue fabricado correctamente, que sus pérdidas energéticas son las esperadas y que su aislamiento es seguro. Además, certifican el cumplimiento de las normativas técnicas exigidas en el sector.



¿Sus pruebas cumplen con las normativas vigentes?

Sí. Todas nuestras pruebas y metodologías se adhieren estrictamente a los requisitos de la Norma Técnica Peruana NTP 370.002 y la norma de referencia mundial, la IEC 60076. Esto asegura que los resultados son válidos y reconocidos en la industria.
