TRANSFORMADOR MIXTO TRIFÁSICO ESTRELLA-ESTRELLA



Son transformadores combinados de Tensión y Corriente. En CDA Ingenieros del Perú contamos con muchos modelos para responder a las necesidades de los clientes, y sus características más generales pueden ir:

  • Desde 20VA Hasta 50VA ( Transformador Potencial).
  • Desde 10VA Hasta 30VA ( Transformador Corriente).





TRANSFORMADOR MIXTO TRIFÁSICO ESTRELLA-ESTRELLA



Son transformadores combinados de Tensión y Corriente. En CDA Ingenieros del Perú contamos con muchos modelos para responder a las necesidades de los clientes, y sus características más generales pueden ir:

  • Desde 20VA Hasta 50VA ( Transformador Potencial).
  • Desde 10VA Hasta 30VA ( Transformador Corriente).





Descripción

Son transformadores combinados de Tensión y Corriente. Tienen muchos modelos para responder a las necesidades de los clientes, y sus características más generales pueden ir:

  • Desde 20VA Hasta 50VA ( Transformador Potencial).
  • Desde 10VA Hasta 30VA ( Transformador Corriente).

TRANSFORMADORES MIXTOS DE MEDICIÓN MONOFÁSICOS Y TRIFÁSICOS (Delta Abierto o Estrella-Estrella)

Este modelo contiene en su interior transformadores de tensión y corriente sumergidos en aceite aislante mineral, silicona o aceite vegetal biodegradable FR3. Están fabricados para el uso a la intemperie y en líneas de distribución trifásicas de hasta 33KV, cumpliendo las prescripciones de la norma IEC 61869 – 1 y 2.

TRANSFORMADOR MIXTO MONOFÁSICO – TMEA11

Contrario al caso anterior, el Transformador Integrado de Medida Monofásico está compuesto por 1 elemento. Eso significa que cuentan con 01 transformador de POTENCIAL y 01 transformador de CORRIENTE que van dentro de un estanque hermético donde están sumergidos en aceite aislante mineral, silicona o aceite vegetal biodegradable FR3.

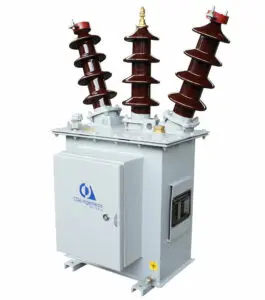

TRANSFORMADOR MIXTO TRIFÁSICO DELTA ABIERTA – TMEA22

Por su parte, el Transformador Integrado de Medida Trifásico en Conexión DELTA ABIERTA disponen de dos elementos: 02 transformadores de corriente y 02 transformadores de potencial que van introducidos en un estanque hermético donde están sumergidos en aceite aislante mineral, silicona o aceite vegetal biodegradable FR3.

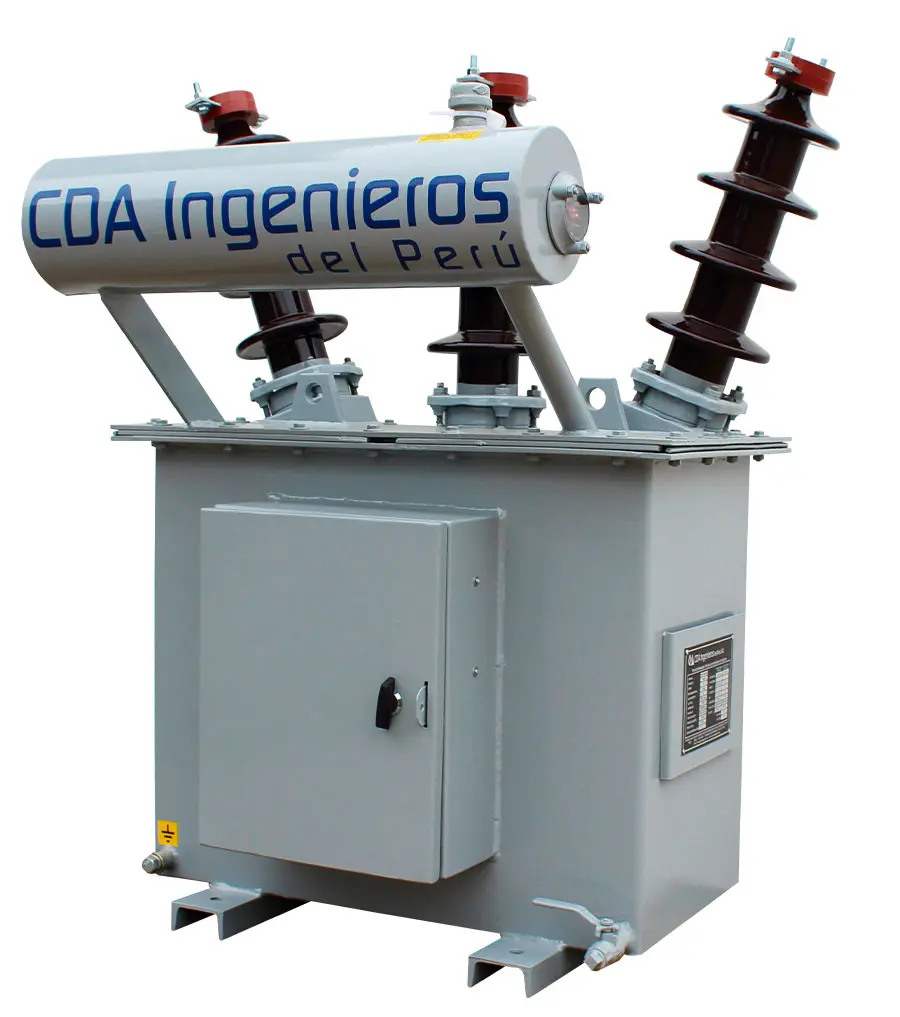

TRANSFORMADOR MIXTO TRIFÁSICO ESTRELLA ESTRELLA – TMEA33

El Transformador Integrado de Medida Trifásico en Conexión ESTRELLA-ESTRELLA disponen de dos elementos. Esto significa que cuentan con 03 transformadores de corriente y 03 transformadores de potencial que van introducidos en un estanque hermético, donde están sumergidos en aceite aislante mineral, silicona o aceite vegetal biodegradable FR3.

Información adicional

Tensión nominal primaria

10, 13.2, 22.9, 33 kV

Tensión nominal secundaria

100, 110, 220 V

Corriente nominal primaria

0.5 a 300 A

Corriente nominal secundaria

5, 2, 1 A

Altura de operación

Hasta 5000 msnm

Bobina de tensión

Clase: 0.2 / 0.5
Potencia: Hasta 50 VA

Bobina de corriente

Clase 0.2 / 0.2 S
Potencia: Hasta 30 VA
