Trafomix vs. Celdas Convencionales: Comparativa de Ahorro y Espacio para Minería e Industria
En el diseño de sistemas de distribución eléctrica, especialmente en minería subterránea y plantas industriales compactas, el metro cuadrado es uno de los recursos más caros. El ingeniero de proyectos se enfrenta siempre al mismo dilema: ¿Optar por una subestación convencional con celdas modulares o migrar a una solución integrada tipo Trafomix?
Durante la última década en Perú, hemos visto una transición acelerada. Lo que antes era dominio exclusivo de las celdas de Media Tensión (MT) y transformadores independientes, hoy está siendo reemplazado por soluciones compactas. Pero, ¿es el Trafomix siempre la mejor opción?
En CDA Ingenieros, como fabricantes y especialistas en ambas tecnologías, no tenemos preferencia, pero sí tenemos datos. En este artículo, realizamos una comparativa técnica y económica brutalmente honesta para ayudarte a decidir cuál solución ofrece el mejor retorno de inversión (ROI) para tu proyecto.
Definiendo a los Contendientes
Para entender la comparativa, primero definamos brevemente qué estamos enfrentando en este «ring» de ingeniería eléctrica.
La Solución Convencional (Celdas + Transformador)
Es la configuración clásica. Se compone de elementos separados físicamente:
Celdas de Media Tensión: Generalmente celdas de llegada, salida y protección (con fusibles o interruptor de potencia).
El Transformador de Potencia: Ubicado en un recinto separado o contiguo.
Tablero de Baja Tensión: Otro gabinete independiente. Requiere interconexiones mediante cableado de energía (seco o subterráneo) y una obra civil importante para las trincheras y bases de cada equipo.
El Retador: Trafomix (Subestación Compacta Integrada)

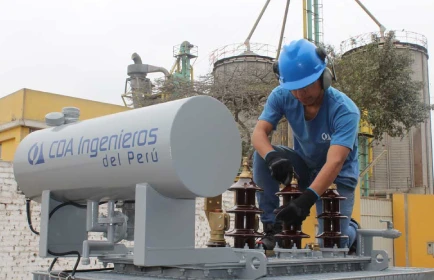

El Trafomix (nombre comercial popularizado en la región para la Subestación Transformadora Integrada) es una solución «Todo en Uno». En un solo bloque físico se integran:
La protección de media tensión (fusibles limitadores tipo expulsión o limitadores de corriente).
El transformador de potencia (núcleo y bobinas).
La medición (Transformadores de Corriente y Tensión integrados internamente). Todo sumergido en aceite dieléctrico, compartiendo el mismo tanque o en compartimentos adosados herméticamente.
Round 1: El Factor Espacio (Footprint)
En minería (socavón) o en edificios corporativos de Lima donde el m2 de terreno es carísimo, el espacio manda.
Celdas Convencionales: Requieren distancias de seguridad normadas entre equipos. Necesitas espacio frontal para la operación de las celdas y espacio posterior o lateral para el mantenimiento del transformador. Una subestación típica de 630 KVA podría requerir fácilmente un área de 12 a 15 m² incluyendo pasillos de maniobra.
Trafomix: Al estar todo integrado, se eliminan las distancias entre componentes. La misma potencia de 630 KVA en solución Trafomix puede ocupar entre 4 a 6 m².
Veredicto: El Trafomix ofrece una reducción de espacio de hasta un 60%. Si tu sala eléctrica es pequeña, esta es la única opción viable sin ampliar la obra civil.
Round 2: Costos de Inversión (CAPEX) y Obra Civil
Aquí es donde la matemática financiera se pone interesante. Muchos compradores solo miran el precio del equipo en la factura, olvidando los «costos ocultos» de instalación.
Si comparamos solo el «fierro» (Hardware):
Un Trafomix suele ser ligeramente más costoso que comprar un transformador simple + fusibles sueltos.
Sin embargo, un sistema de Celdas de Media Tensión (especialmente si son celdas GIS o de aire modernas) es una inversión alta.
Si comparamos el «Costo Instalado» (Equipo + Obra Civil + Montaje):
Obra Civil: Con las celdas convencionales, necesitas construir bases complejas, trincheras para cableado de MT y BT, y mallas a tierra más extensas. Con el Trafomix, necesitas una sola losa de concreto (solado).
Cableado: En la solución convencional, gastas miles de soles en cables de media tensión (N2XSY) y terminaciones para conectar la celda al transformador. En el Trafomix, esa conexión es interna de fábrica. Costo de cableado externo: Cero.
Veredicto: En proyectos nuevos («Greenfield»), el Trafomix suele generar un ahorro global del 20% al 30% en el costo total del proyecto al eliminar cableado de interconexión y simplificar la obra civil.
Round 3: Mantenimiento y Confiabilidad (OPEX)
El Mantenimiento Preventivo es una historia diferente para cada tecnología.
La ventaja de lo Convencional: Si falla el transformador en una subestación convencional, puedes desconectarlo y cambiarlo por otro, manteniendo las celdas operativas. Es modular. Si falla una celda, cambias la celda.
El desafío del Trafomix: Al ser un equipo integrado, una falla interna mayor (ej. en el bobinado) implica retirar toda la unidad. No puedes cambiar solo «la parte del transformador» fácilmente en campo. Sin embargo, el mantenimiento rutinario del Trafomix es mucho más simple:
Al estar todo sellado y bajo aceite, no hay aisladores expuestos al polvo o humedad ambiental (ideal para minas o zonas costeras).
Las celdas convencionales (especialmente las aisladas en aire) requieren limpieza constante de barras y aisladores para evitar arcos por polución.
Veredicto: El Trafomix requiere menos horas-hombre de mantenimiento anual debido a su hermeticidad, pero tiene una reparabilidad más compleja en caso de fallas catastróficas.
Seguridad Operativa y Medición
Un punto fuerte del Trafomix en el mercado peruano es su capacidad de incluir medición en media tensión dentro del mismo tanque.
Para las empresas eléctricas (concesionarias) y clientes libres, esto es una ventaja enorme:
Los transformadores de medida (TC y TV) están sumergidos en aceite, lo que garantiza una refrigeración excelente y mayor precisión a lo largo del tiempo.
Es prácticamente imposible de vulnerar para hurto de energía, ya que el cableado de medida va directo a la caja de conexiones sellada.
Por otro lado, las celdas convencionales ofrecen una operación más visual y, para algunos jefes de planta, una sensación de mayor control al poder ver físicamente la apertura de los seccionadores (dependiendo del modelo).
¿Cuándo elegir cada uno? Guía de Decisión CDA
Basados en nuestra experiencia fabricando e instalando ambos sistemas, aquí nuestra recomendación final:
Elige Celdas Convencionales + Transformador si:
Tienes espacio de sobra en la subestación.
Necesitas flexibilidad máxima para futuras ampliaciones (agregar más transformadores a la misma barra de media tensión).
Tu potencia requerida es muy alta (generalmente > 2500 kVA), donde los equipos compactos se vuelven difíciles de transportar.
Elige Trafomix (Subestación Compacta) si:
Estás en minería subterránea, plataformas petroleras o sótanos de edificios.
El ambiente es altamente contaminado (polvo, salinidad) y necesitas proteger las partes vivas de media tensión.
Quieres reducir los tiempos de montaje en obra. Un Trafomix es prácticamente «Plug & Play»: llegar, anclar y conectar.
Buscas integrar la medición comercial en el menor espacio posible.
Conclusión: La Ingeniería es Eficiencia
No existe una «mejor solución» universal, existe la solución más eficiente para tu restricción específica. El Trafomix ha ganado terreno porque ataca los dolores más fuertes de la industria moderna: tiempo y espacio.
¿Tienes un proyecto en puerta y dudas sobre qué tecnología especificar? En CDA Ingenieros fabricamos Trafomix a medida y también suministramos transformadores convencionales. Contáctanos para una asesoría técnica sin compromiso; analizaremos tus planos y te diremos exactamente cuánto puedes ahorrarte en obra civil eligiendo la opción correcta.
