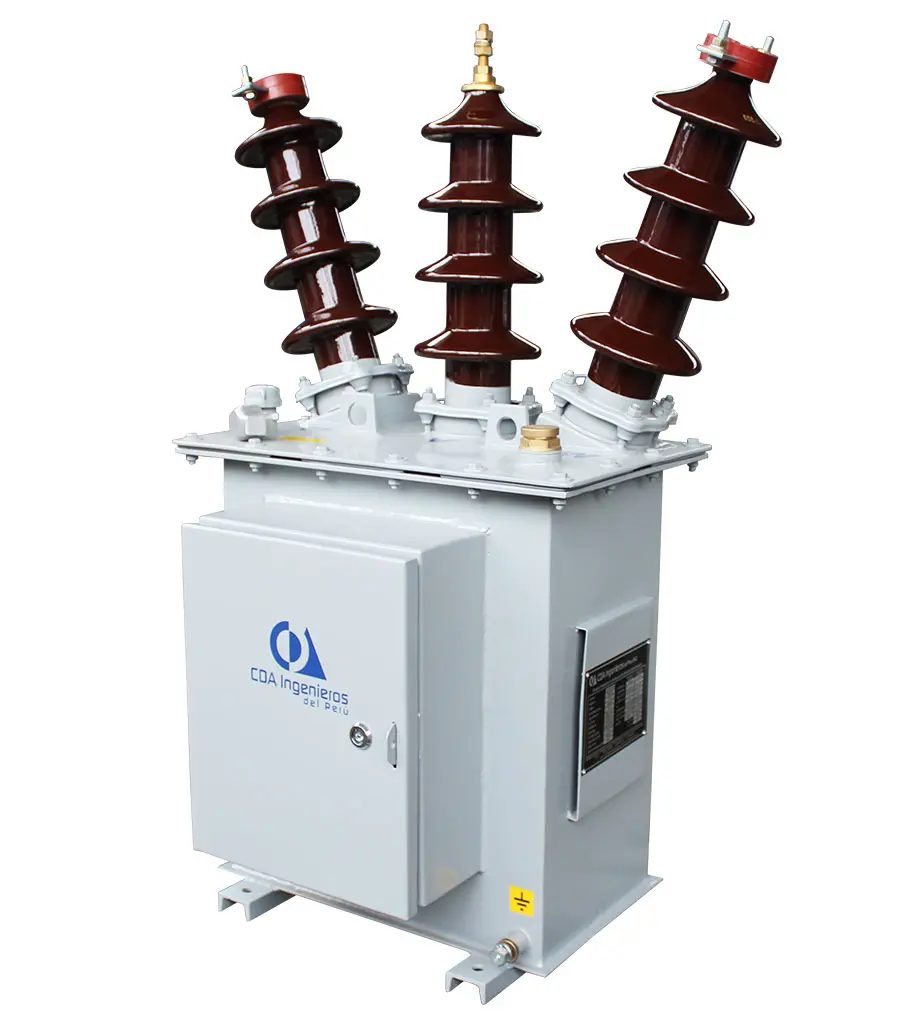

TRANSFORMADOR MIXTO TRIFÁSICO DELTA ABIERTA



Son transformadores combinados de Tensión y Corriente. En CDA Ingenieros del Perú contamos con muchos modelos para responder a las necesidades de los clientes, y sus características más generales pueden ir:

  • Desde 20VA Hasta 50VA ( Transformador Potencial).
  • Desde 10VA Hasta 30VA ( Transformador Corriente).



TRANSFORMADOR MIXTO TRIFÁSICO DELTA ABIERTA



Son transformadores combinados de Tensión y Corriente. En CDA Ingenieros del Perú contamos con muchos modelos para responder a las necesidades de los clientes, y sus características más generales pueden ir:

  • Desde 20VA Hasta 50VA ( Transformador Potencial).
  • Desde 10VA Hasta 30VA ( Transformador Corriente).



Descripción

RANSFORMADOR MIXTO TRIFÁSICO DELTA ABIERTA: Solución Versátil y Eficiente

El transformador mixto trifásico delta abierta es un dispositivo innovador que combina transformadores de tensión y corriente en una única unidad compacta. Este tipo de transformador está diseñado para proporcionar mediciones precisas y confiables, adaptándose a una amplia variedad de aplicaciones industriales y comerciales. Gracias a su diseño versátil, es posible utilizarlo en entornos que requieren tanto eficiencia como durabilidad.

Modelos y Capacidades Disponibles

En CDA Ingenieros del Perú, ofrecemos transformadores mixtos trifásicos delta abierta en diferentes capacidades para satisfacer las diversas necesidades de nuestros clientes:

  • Transformador Potencial: Disponible en capacidades que van de 20VA a 50VA. Este transformador está diseñado para medir la tensión de manera eficiente y precisa.
  • Transformador Corriente: Con capacidades que varían entre 10VA y 30VA, estos transformadores están diseñados para medir la corriente de forma segura y continua.

Características Técnicas y Aplicaciones

El transformador mixto trifásico delta abierta se caracteriza por su diseño robusto y su capacidad para operar en condiciones extremas. Los transformadores de tensión y corriente en su interior están sumergidos en aceite aislante, que puede ser mineral, silicona o aceite vegetal biodegradable FR3. Este tipo de aislamiento asegura la durabilidad del equipo y su óptimo rendimiento en ambientes exteriores. Además, estos transformadores cumplen con la estricta norma IEC 61869 – 1 y 2, garantizando su calidad y seguridad en todas las aplicaciones.

Aplicaciones del Transformador Mixto Trifásico Delta Abierta

Este tipo de transformador es ideal para su uso en líneas de distribución trifásicas de hasta 33KV. Se emplea frecuentemente en subestaciones eléctricas, plantas industriales, y otras aplicaciones donde se requiere una conexión en delta abierta. Su diseño permite una integración eficiente en sistemas existentes, proporcionando una solución confiable para la medición de energía en instalaciones complejas.

Otros Modelos de Transformadores Mixtos Trifásicos

Además del modelo delta abierta, CDA Ingenieros del Perú ofrece otros modelos de transformadores mixtos trifásicos para distintas configuraciones:

  • TRANSFORMADOR MIXTO MONOFÁSICO – TMEA11: Este modelo está compuesto por un solo transformador de potencial y un transformador de corriente, ambos alojados en un estanque hermético y sumergidos en aceite aislante. Es ideal para aplicaciones que requieren medición en sistemas monofásicos.

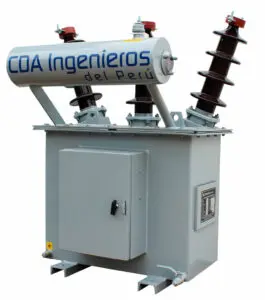

  • TRANSFORMADOR MIXTO TRIFÁSICO ESTRELLA – TMEA33: Diseñado para conexiones en estrella, este modelo incluye tres transformadores de corriente y tres de potencial, todos sumergidos en aceite aislante para asegurar su rendimiento en condiciones adversas.

Beneficios de Utilizar Transformadores Mixtos

El uso de transformadores mixtos trifásicos delta abierta ofrece múltiples beneficios, incluyendo:

  • Ahorro de Espacio y Costos: Al combinar dos funciones en un solo dispositivo, se reduce tanto el espacio requerido como los costos de instalación y mantenimiento.
  • Alta Precisión: Diseñados para proporcionar mediciones exactas, estos transformadores son esenciales en aplicaciones donde la precisión es crucial.
  • Durabilidad: Gracias a su construcción robusta y aislamiento de alta calidad, estos transformadores ofrecen una larga vida útil incluso en entornos exigentes.
Enlaces Relacionados:
Enlaces Externos:

Información adicional

Tensión nominal primaria

10, 13.2, 22.9, 33 kV

Tensión nominal secundaria

100, 110, 220 V

Corriente nominal primaria

0.5 a 300 A

Corriente nominal secundaria

5, 2, 1 A

Altura de operación

Hasta 5000 msnm

Bobina de tensión

Clase: 0.2 / 0.5
Potencia: Hasta 50 VA

Bobina de corriente

Clase 0.2 / 0.2 S
Potencia: Hasta 30 VA
